产品介绍

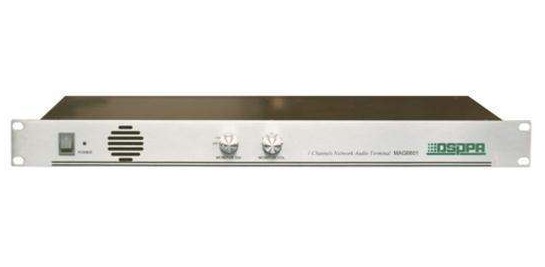

MAG6801 单通道机架式网络化终端
![](/uploads/170908/12-1FZP93112C7.jpg)
产品特点:
1、1U铝合金面板设计,内置3W高效率监听功放,并带有监听音量电位器与开关
2、双网络接口设计,能够手拉手级链,方便机框安装
3、具有1路网络音频输出接口
4、外置EMC 24V与短路干触点两种强播输出接口
5、外置一路EMC强插线路输入,一路EMC线路输出,输入音量可调节
6、具有8级以上优先级管理功能,本地话筒带有默音电平调节功能
7、内置看门狗功能,有效保障设备的正常运行
8、网络节目源具有7级以上优先等级管理功能,大致分为背景广播、业务广播、紧急广播三大类
9、高可靠性设计寿命长,平均无故障时间(MTBF)>10万小时
10、后板集成1个状态指示灯,工作状态一目了然
11、具有1路网络音频输出接口
12、采用工业级芯片设计,工作环境温度广,适合室外安装与使用
13、网络参数配置可通过远程PC进行修改。
技术参数:
指标项目 | 技术要求 | ||
EMC参数 (EMC LINE IN 端口输入) |
CH1额定输出 | 1V | |
输入灵敏度 | MIN: | 250mV | |
MAX: | 4V | ||
增益限制的有效频率范围(±3dB) | 50Hz-20kHz | ||
信噪比(低通30kHz) | ≥70dB | ||
总谐波失真(1kHz,1/3输出电压) | ≤0.1% | ||
EMC LINK输出 | 等于EMC LINE输入(±10%) | ||
输入动态范围 | ≥26dB | ||
网络解码参数 (主机MP3输入) |
CH1额定输出 | 1V | |
失真度(1kHz -10dB/MP3) | ≤0.2% | ||
增益限制的有效频率范围(±3dB) | 50Hz—20kHz | ||
信噪比(低通30kHz) | ≥70dB | ||
告警输出 (主机软件控制) |
COM-24V 输出 | 24V(≤100mA) | |
COM-SC 输出 | 短路(<1Ω) | ||
内置监听功率 | 1.2W | ||
网络 | 双网口 10M/100M自适应 | ||
电源 | AC 180V-242V/50Hz | ||
功耗 | 12W | ||
净重 | 3.29kg |
