产品介绍

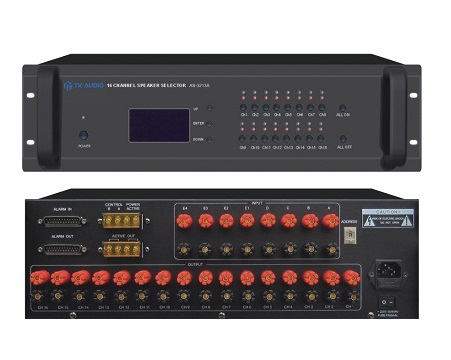

AS-3213A 数控十六分区器
功能描述:
1. 具有四路背景信号输入、四路报警信号输入和十六分区输出
2. 具有一个128*64液晶显示屏，中文菜单操作，可实现定时打开/关闭分区功能
3. 采用三键操作方式(UP, DOWN和ENTER)
4. 具有十六个分区控制键、十六个分区状态指示灯和十六个分区警报状态指示灯
5. 具有全开、全关按键，便于操作
6. 四路报警音源信号输入（70V/100V音频信号）、四路背景音源输入（70V/100V音频信号）
7. 输入每通道最大空量为1.5KW，每通道输出最大可达到1.5KW
8. 具有短路信号激活电源功能，用于紧急广播
9. 使用地址设置开关，按照十进制设置本机地址
10. 具有远程开、关机功能，远程分区控制功能、远程读取设备状态功能、支持程序下载和系统自动校时功能
11. 采用信号线/地线双切方式，提高功放设备的安全性和可靠性
规格参数表
|
设备型号
|
AS-3213A
|
|
A组输入
|
70V/100V,音频（背景）信号“CH1 ~ CH4”
|
|
B组输入
|
70V/100V,音频（背景）信号“CH5 ~ CH8”
|
|
C组输入
|
70V/100V,音频（背景）信号“CH9 ~ CH12”
|
|
D组输入
|
70V/100V,音频（背景）信号“CH13 ~ CH16”
|
|
E1组输入
|
70V/100V,紧急广播（报警）音频信号“CH1 ~ CH4”
|
|
E2组输入
|
70V/100V,紧急广播（报警）音频信号“CH4 ~ CH8”
|
|
E3组输入
|
70V/100V,紧急广播（报警）音频信号“CH9 ~ CH12”
|
|
E4组输入
|
70V/100V,紧急广播（报警）音频信号“CH13 ~ CH16”
|
|
可控制分区数
|
十六分区（CH1 ~ CH16）
|
|
分区输出控制
|
可手动选择输出背景音频信号或由报警信号激活任意分区输出报警音频信号
|
|
受控分区输出容量
|
音频信号输入总容量:1.5 KW;每对应分区输出最大可承受负载能力1.5 KW;紧急广播（警报）音频信号输入时总容量:1.5 Kw。
|
|
通道切换能力
|
1.5 KW,音频信号
|
|
报警信号输入
|
短路信号 (ALARM IN)
|
|
报警信号输出
|
短路信号 (ALARM OUT)
|
|
报警激活信号
|
短路信号 ACTIVE OUT
|
|
功能控制
|
电源开关键一个,手动选择按键十六个,菜单操作键三个（UP、DOWN、ENTER），一个全开键和一个全关键，联机控制接口1个，短路电源激活口一个，设备地址设置开关一个（1位）
|
|
指示灯
|
电源指示灯POWER, CH1 ~ CH16打开状态指示灯和报警状态指示灯
|
|
保护
|
AC FUSE×0.5A×1
|
|
电源线
|
(3×0.75 mm2)×1.5M (标准)
|
|
电源
|
AC 220V ± 10% 50-60Hz
|
|
电源消耗
|
20~30W
|
|
机器尺寸
|
133(H)×483(W)×390(D) mm
|
|
包装箱尺寸
|
185(H)×520(W)×455(D) mm
|
|
净重
|
9.9Kg
|
|
毛重
|
11.1Kg
|
