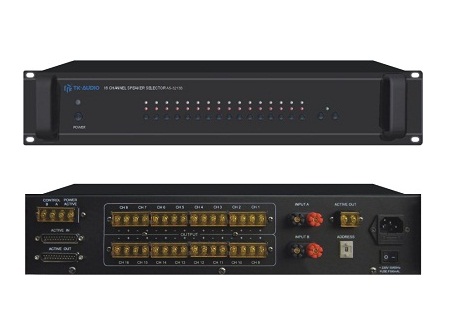

AS-3213B 十六分区器
功能描述:
1. 具有一路报警音源信号输入（70V/100V音频信号）、一路背景音源输入（70V/100V音频信号）和十六分区输出
2. 具有两种工作模式可供选择
3. 具有十六个分区控制键、十六个分区状态指示灯和十六个分区警报状态指示灯
4. 具有全区开/关控制功能和工作模式指示灯，便于操作
5. 输入每通道最大容量为1.2KW，每通道输出最大可达到150W
6. 采用信号线/地线双切方式，提高功放设备的安全性和可靠性
7. 具有短路信号激活电源功能，用于紧急广播
8. 具有一组短路激活信号输出，当本机检测到报警时，输出短路激活信号
9. 使用地址设置开关，按照十进制设置本机地址
规格参数表
|
设备型号
|
AS-3213B
|
|
A组 输入
|
70V/100V, 背景音频信号
|
|
B组 输入
|
70V/100V, 紧急广播（警报）音频信号
|
|
可控制分区数
|
十六分区‘CH1 ~ CH16’
|
|
分区输出控制
|
可手动选择输出背景音频信号或由警报信号激活任意分区输出报警音频信号
|
|
受控分区输出容量
|
音频信号输入总容量:1.2 kW;每对应分区输出平均可分配承受负载能力1.5KW;紧急广播（警报）音频信号输入时总容量:2.4kW;
|
|
通道切换能力
|
1.5KW,音频信号
|
|
警报激活输入
|
短路信号 (ALARM IN)
|
|
警报激活输出
|
短路信号二路 (ALARM OUT)
|
| 警报激活信号 | 短路信号二路 (ACTIVE OUT) |
| 功能控制 | 电源开关键一个，手动选择按键十六个，一个全开键和一个全关键，联机控制接口一个，短路电源激活口一个，设备地址设置开关一个（1位） |
|
指示灯
|
电源指示灯‘POWER’,‘CH1 ~ CH16’打开状态指示灯和报警状态指示灯，工作模式指示灯
|
|
保护
|
AC FUSE×0.5A×1
|
|
电源线
|
(3×0.75 mm2)×1.5M (标准)
|
|
电源
|
AC 220V ± 10% 50-60Hz
|
|
电源消耗
|
20~30W
|
|
机器尺寸
|
89(H)×483(W)×350(D)mm
|
| 包装箱尺寸 |
145(H)×520(W)×435(D)mm
|
| 净重 | 6 kg |
| 毛重 | 7.2 kg |
