产品介绍

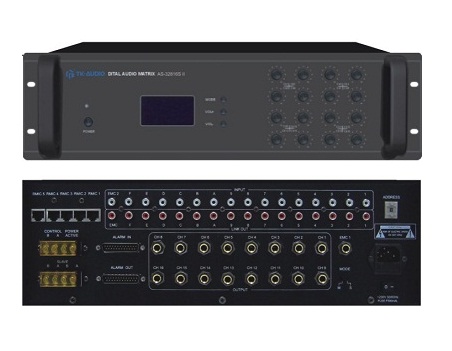

AS-32816S 数字音频矩阵（16路输入16路输出）
具有十六路音源输入（每路输入信号均有级联音源输出口），十六路通道输出
功能描述:
2. 具有十六路音源输入和十六路通道输出
3. 十六通道输出音量具有独立的音量调节旋钮
3. 具有十六路级联输出口，与十六路输入一一对应
4. 音源B-音源F具有寻呼麦克风对任意输出通道进行寻呼，寻呼麦克风输入信号对相应通道的线路输入信号具有抑制作用
5. 第十六路音源为紧急信号输入，具有EMC1和EMC2两个输入口，EMC1对EMC2有抑制作用
6. 具有一个25针紧急信号输入，本机可自动监测报警信号，并将出现报警情况的通道音源切换至第十六路音源
7. 具有一个128*64液晶显示屏，中文菜单操作，具有定时选择通道音源功能，可通过菜单定时数据进行添加、修改和删除操作
8. 本机定时程序具有日、周和月三种循环工作方式
9. 采用三键操作方式（UP、DOWN和ENTER）
10. 使用地址设置开关，按照十进制设置本机地址
11. 具有短路信号激活开机功能
12 具有远程开、关机功能、远程通道音源控制功能
13. 支持定时程序下载和系统自动校时
规格参数表
|
设备型号
|
AS-32816S
|
|
线路输入口
|
十六路：1 ~ F可任意选接,EMC2(用于紧急报警广播)
|
|
寻呼麦克风输入
|
RMIC1~RMIC5：10k ohms(Ω) 10V ,平衡输入
|
|
线路输出口
|
十六路：(1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16可任意选接)
|
|
联机输出口
|
十六路：LINK OUT:1~ F，EMC(用于紧急报警广播)
|
|
EMC1输入口
|
10k ohms(Ω) 330mV ,不平衡
|
|
线路输入
|
10k ohms(Ω) 330mV ,不平衡
|
|
线路输出
|
10k ohms(Ω) 775MV (0 DB) ,不平衡
|
|
默音抑制能力
|
RMIC1与输入B为同一路信号，RMIC1优先级高于输入B；RMIC2与输入C为同一路信号，RMIC2优先级高于输入C；RMIC3与输入D为同一路信号，RMIC3优先级高于输入D；RMIC4与输入E为同一路信号，RMIC4优先级高于输入E；RMIC5与输入F为同一路信号，RMIC4优先级高于输入F；EMC1与EMC2为同一路信号，EMC1优先级高于EMC2。
注:优先级高的信号输入时，优先级低的信号衰减0~30 dB
|
|
频率响应
|
60 Hz ~ 16k Hz (± 3 dB)
|
|
警报激活输入
|
(0V)短路信号 ALARM IN：CH1~CH16
|
|
警报激活输出
|
(0V)短路信号 ALARM OUT：CH1~CH16
|
|
操作显示方式
|
液晶屏显示,全中文、功能操作菜单
|
|
功能控制
|
音量调节旋钮16个,菜单操作键3个,电源开关键1个,设备地址设置开关一个（1位）,主从选择开关一个 ，联机控制接口2个，短路电源激活口一个
|
|
指示灯
|
POWER
|
|
保护
|
AC FUSE×0.5A×1
|
|
电源线
|
(3×0.75 mm2)×1.5M (标准)
|
|
电源
|
AC 220V ± 10% 50-60Hz
|
|
电源消耗
|
15~20W
|
|
机器尺寸
|
133(H)×483(W)×390(D)
|
|
包装箱尺寸
|
185(H)×520(W)×455(D) mm
|
|
净重
|
7.1Kg
|
|
毛重
|
8.4Kg
|
